锰锌软磁铁氧体
Mn-Zn铁氧体磁芯由氧化铁和碳酸锶的组合构成。低成本，重量轻，能量相对较高的产品和良好的抗退磁性使得铁氧体和陶瓷磁体广泛使用。铁氧体和陶瓷磁体（Mn-Zn铁氧体磁芯）的最高工作温度为480°F，这是一些高温应用的理想选择。
常见的应用包括：扬声器磁体，电机，簧片开关和霍尔效应器件。


镍锌软磁铁氧体
用镍锌磁环做成的铁氧体宽频带器件，使用频率可以做到很宽，其下限频率可做到几千赫兹，上限频率可达几千兆赫兹，大大扩展了软磁材料的频率使用范围，主要功能是在宽频带范围内实现射频信号的能量传输和阻抗变换。由于它们具有频带宽、体积小、重量轻等特点而被广泛应用在雷达、电视、通讯、仪器仪表、自动控制、电子对抗等领域。

MnZn功率铁氧体材料特性

材料牌号	初始磁导率  μi		饱和磁通密度 BS（mT） 1194 A/m			磁心损耗Pcv（kW/m3） 100kHz、200mT					居里温度 （℃）
			25℃	100℃	140℃	25℃	60℃	100℃	120℃	140℃
CYP–4	2400±25%		500	390	-	600	460	410	-	-	>215
CYP–4T (新)	1800±25%		520	430	360	900	-	500	-	400	>240
CYP–44	2400±25%		510	390	-	600	400	300	380	-	>215
CYP–44A	2400±25%		530	410	-	600	400	280	380	-	>215
CYP–44C	2400±25%		530	420	-	550	380	250	360	-	>215
CYP–44B	2400±25%		510	390	-	300Ⅰ	-	150Ⅰ	-	-	>215
						550Ⅱ		350Ⅱ
CYP–5A	1400±25%		490	390	-	130Ⅲ	80Ⅲ	80Ⅲ	110Ⅲ	-	>250
						160Ⅳ	130Ⅳ	130Ⅳ	160Ⅳ
CYB–60 (新)	1000±25%		580	490	-	1200	-	650	-	-	>300
CYP–90	2200±25%		540	450	-	680	-	320	-	-	>250
CYP–95	3300±25%		530	410	-	350	290	300	360	-	>215
CYP–95A	3300±25%		530	410	-	330	280	290	350	-	>215
CYP–95B	3300±25%		530	410	-	310	280	290	340	-	>215
CYP–96	3000±25%		540	450	-	360	310	300	350	-	>250
CYP–97	3000±25%		530	410	-	380	320	300	320	380	>215

测试核心：OD=25mm  TH=8mm  ID=15mm

MnZn 高导、高阻抗铁氧体材料特性

材料牌号	初始磁导率  μi	饱和磁通密度 Bs（mT）	比损耗因子 tanδ/μi	电阻率ρ Ω·m	居里温度 （℃）	密度 （ kg/m3）
		25℃、1194 A/m	x10-6（10kHz）
CYH–5	5000±25%	450	3.5	0.5	>135	4.8x103
CYH–5T (新)	5500±25%	460	2.5	0.5	>160	4.85x103
CYH–7F	7000±25%	430	6.5	0.15	>125	4.9x103
CYH–10F	10000±30%	420	1.6	0.3	>120	5.0x103
CYH–12F	12000±30%	400	1.6	0.3	>110	5.0x103
CYH–15F (新)	15000±30%	400	1.6	0.3	>105	5.0x103
CYB–45	4200±25%	470	3	2	>160	4.85x103

镍锌铁氧体材料特性

材料牌号	初始磁导率 μi	比温度系数 αuir	比耗损系数  tanδ/μi	饱和磁通密度 Bs	居里温度 Tc	电阻率 ρ	密度 d
牌号	±25%	X10-6/℃ （20℃-60℃）	X10-6 (MHz)	mT	℃	Ω·m	g/cm3
CYL60	60	40	＜200（10M)	300	300	106	5.0
CYL2H	200	35	＜100（0.1M)	390	230	106	5.0
CYL3H	300	30	＜30（0.1M)	410	200	106	5.0
CYL5H	500	20	＜40（0.1M)	380	200	106	5.0
CYT5H	500	15	＜60（0.1M)	400	200	106	5.0
CYL6H	600	10	＜80（0.1M)	370	180	106	5.0
CYT7H	700	8	＜100（0.1M)	390	180	106	5.0
CYL8H	800	4	＜200（0.1M)	350	160	106	5.0
CYL9H	900	3	＜100（0.1M)	320	120	106	5.0
CYZ3H	300	40	＜600（0.1M)	230	150	106	4.7
CYZ4H	400	15	＜500（0.1M)	240	140	106	4.7
CYZ1K	800	15	＜100（0.1M)	260	110	106	4.8
CYZ1.2K	1200	35	＜130（0.1M)	230	100	106	4.8
CYZ1.5K	1500	10	＜100（0.1M)	260	100	106	5.0
CYL2K	2000	30	＜80（0.5M)	250	100	106	5.0

注意:
1. 所列特性为材料的典型值
2. 以上数据是由标准环T25 x 8 x 15在23℃下测试所得
3. 为了改良特性，我司保留在未经通知的情况下修改上述材料规格的权利。

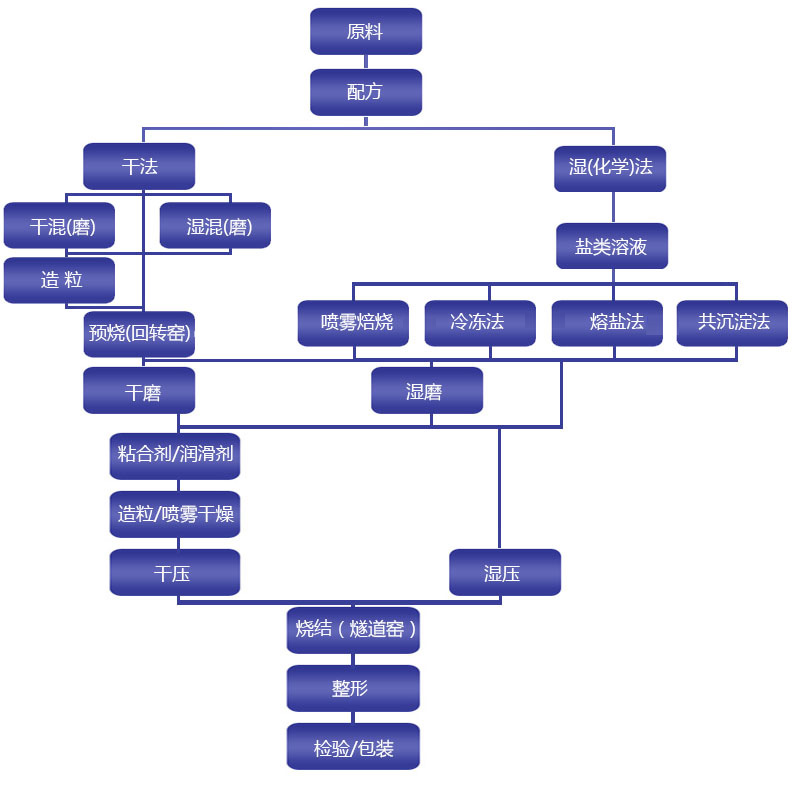

工艺流程图

产品优势

品质控制

软磁应用

锰锌软磁铁氧体
广泛应用于计算机和办公设备、家电和消费电子、信息通信、绿色照明、汽车电子、新能源等领域。 產品主要應用於：開關電源，通訊，家用電器，抗電磁干擾（EMI）等。

镍锌软磁铁氧体
主要应用于：现代通信、计算机及外部设备、办公自动化设备、家用电器、汽车、抗电磁干扰等。
